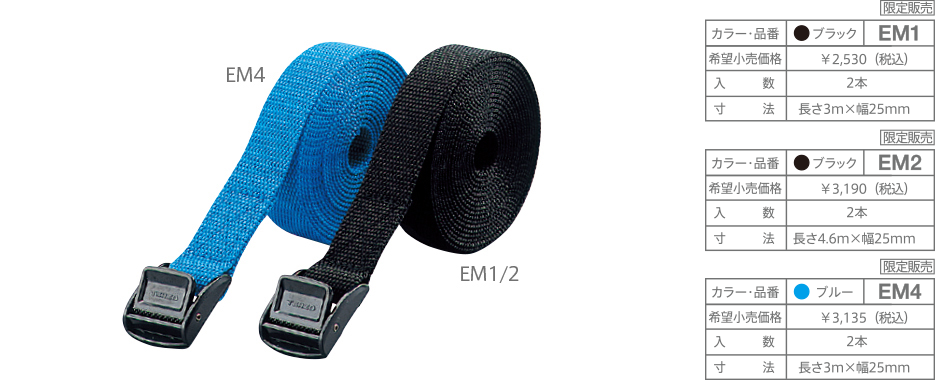

		ベルト

ルーフキャリア

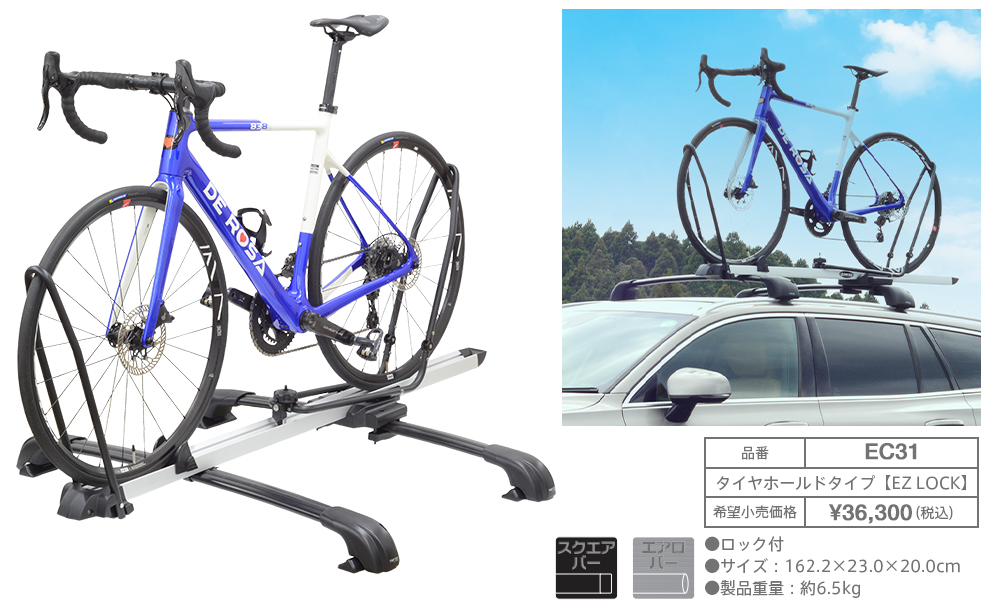

ルーフサイクルキャリア　タイヤホールドタイプ[イージーロック]

ROOF CYCLE CARRIER
TIRE HOLD【EZ LOCK】

アダプター交換、複雑な調整が必要なく、固定への操作性が圧倒的に簡単。盗難防止ロック付き。

●マウンテンバイクなどの重量のある自転車もOK
●カーボンフレーム車積載可能
●ディープリム、カーボンリムもOK
●盗難防止キーロック標準装備
●自転車の盗難を防止するワイヤーロック標準装備
●ワンステップで自転車の固定とキャリア本体の盗難防止をダブルで実現

【タイヤホルダー】

・装着時の「仮固定」が可能で屋根上の操作性向上
・走行時の前輪の「横振れ幅」を大幅に軽減

【タイヤアーム】

・２段曲パイプでマウンテン～ロードまで広く積載可能
・余計なアダプター・アジャスト作業が不要

【EZ LOCK】（イージーロック）】

・ノブを回すだけの簡単ロック
・１回のロックでキャリア本体と自転車の盗難防止を両立

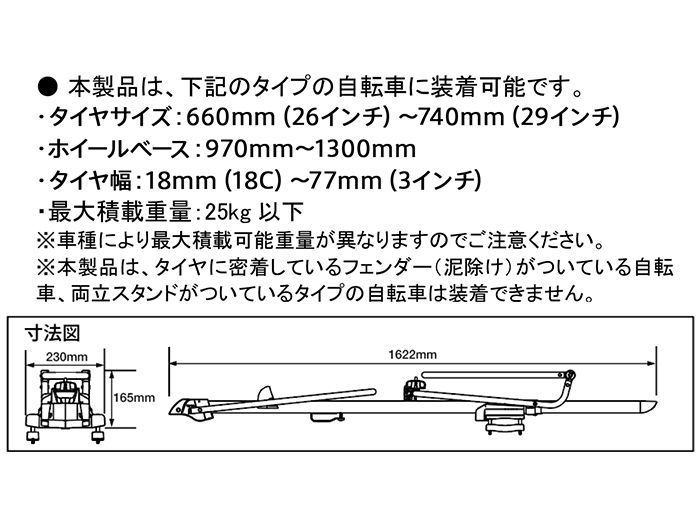

EC31は、下記のタイプの自転車に装着可能です。

・タイヤサイズ：660mm（26インチ）～740mm（29インチ）
・ホイールベース：970mm～1300mm
・タイヤ幅：18mm（18C）～77mm（3インチ）
・最大積載重量：25kg以下
※車種により最大積載可能重量が異なりますのでご注意ください。
※本製品は、タイヤに密着しているフェンダー（泥除け）がついている自転車、両立スタンドがついているタイプの自転車は装着できません。

品番：EC31
品名：ルーフサイクルキャリアタイヤホールドタイプ
希望小売価格：36,300円（税込）
サイズ：162.2 × 23.0 × 20.0cm
重量：約6.5kg

ルーフサイクルキャリア　フォークダウンタイプ[イージーロック]

ROOF CYCLE CARRIER
FORK DOWN 【EZ LOCK】

9mm/12mm/15mm対応のマルチセットアップ

ラチェットレバーで簡単・安心固定。
幅広いサイズにも対応した安心ロック［特許出願中］
盗難防止キー標準装備

品番：EC29
品名：ルーフサイクルキャリアフォークダウンタイプ
希望小売価格：33,000円（税込）
サイズ：143.1 x 21.8 x 11.3cm トレイ幅 5.9cm
重量：約4.0kg
ロック機構：【EZ LOCK】※特許出願中

【EZ LOCK】（イージーロック）とは簡単（イージー）装着、確実なロックとすぐれた固定力を実現

EC29の特長

【1】9mm、12mm、15mm対応（幅100～110mm）のマルチセットアップです。

【2】ベースと分離しているベースシャフトをルーフに載せる前に自転車に装着します。
そのため、ルーフ上ではラチェットで固定してロックするのみ。細かい作業が無いので簡単、安全です。

【3】ラチェットレバーで固定し、ロックケースを閉めて、キーを回すだけで盗難防止ロックが完了します。
ロックケースが自転車との結合部を覆い自転車を守ります。※特許出願中
（ワイヤーロック不要。初回のみロックレバー要調整。）

【4】ラチェットレバーが真ん中に付いているので、左右どちらからでも操作しやすいです。

技術開発部　可児玄

開発担当より

私はロードバイクの社内チームにも所属するサイクリストでありながら、本製品の開発責任者として「一番簡単な積載、安全安心なサイクルキャリア」をコンセプトに開発しました。

約２年間の開発期間を経て、最新型を含む、ロードバイクとマウンテンバイクを簡単に積載でき、かつ多様な自転車に対応する盗難防止システムの構築を確立し、製品化しました。ラチェット式レバーを採用することにより、簡単かつ確実な固定ができ、可変式カバーにより、様々な自転車に対応する盗難防止を実現しましたので、多くのサイクリストの皆様に、ご満足頂ける製品と思います。

リアキャリア

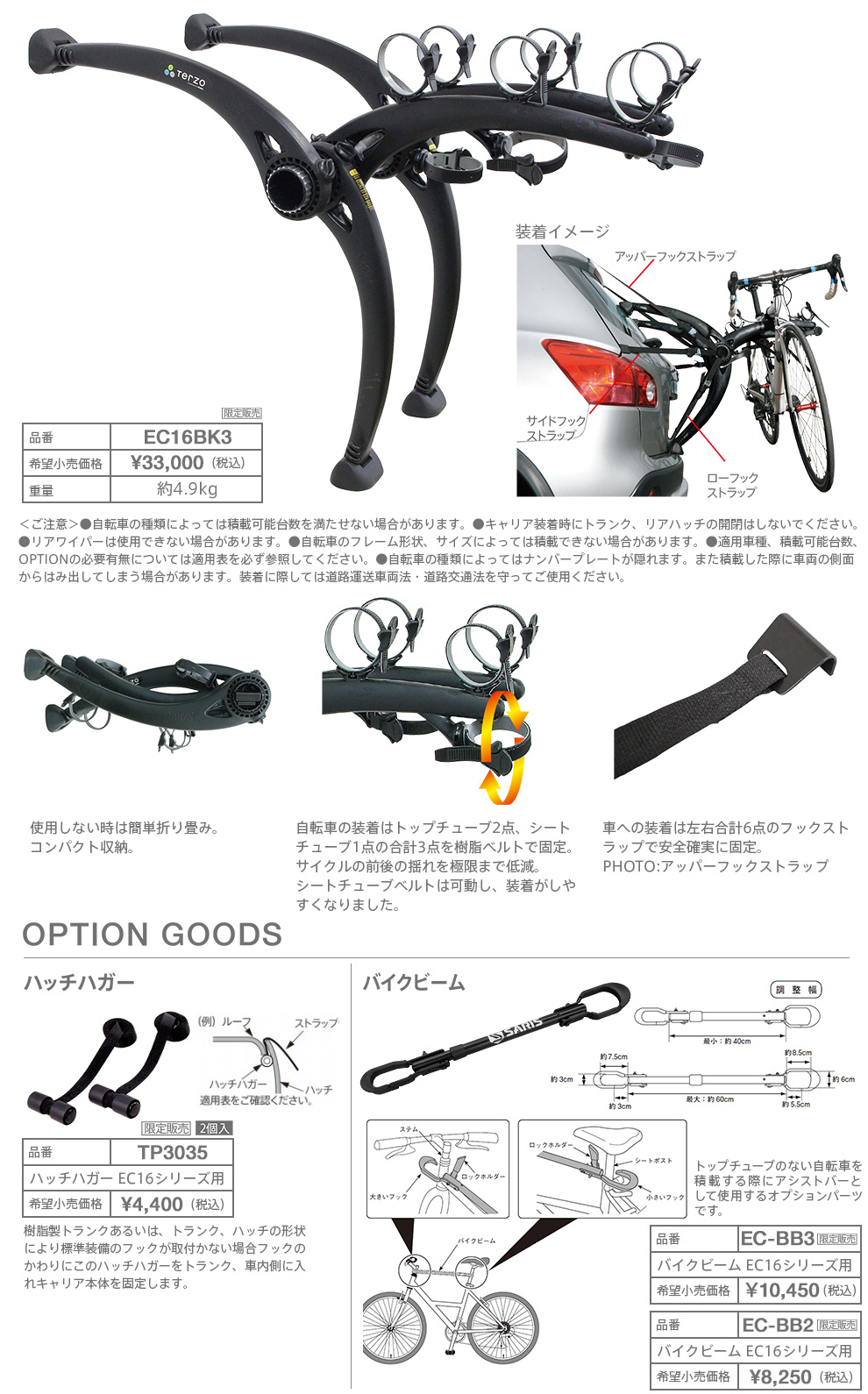

リアサイクルキャリア　3台積み

リアサイクルキャリア　3台積み

サイクル最大3台積載　セダン、ワゴン、ミニバン、ワンボックスなどに取り付け可能（※注）

バイク積載方法はトップチューブ2ヶ所＋シートチューブ1ヶ所の3点固定。揺れを極限まで低減。

■本体に付属の6本の強靭なベルトとフックで、確実に固定。
（フック形状が車両に合わない場合は別売のオプションパーツを使用して固定）

■強靭なガスインジェクション成形アームを採用。
脱着簡単。使わない時はコンパクトに収納。

【EC16BK3】

※注：適用車種、装着可能台数および装着に必要なオプションの有無はリアサイクルキャリア適用表をご確認ください。

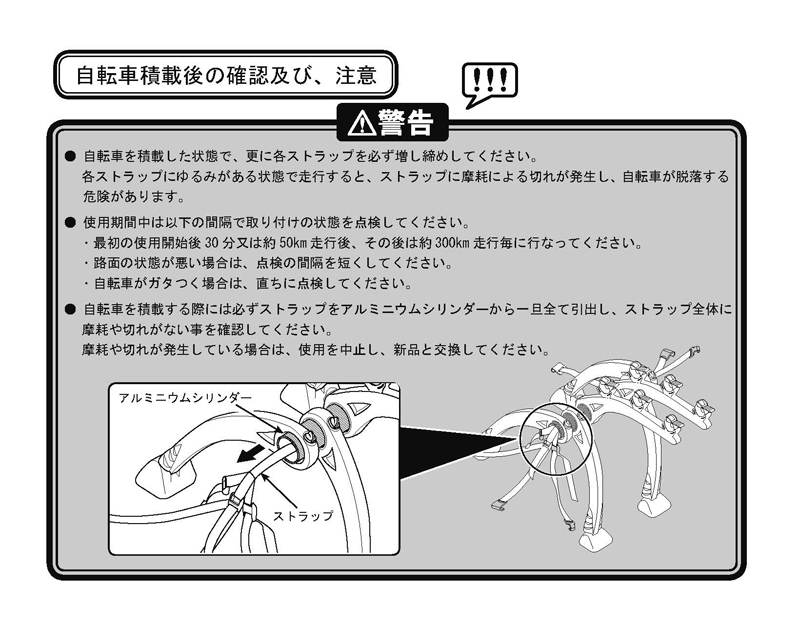

1. ●自転車の積載と固定方法【ご注意】はこちら ≫
2. ●リアサイクルキャリア適用表の見方はこちら ≫

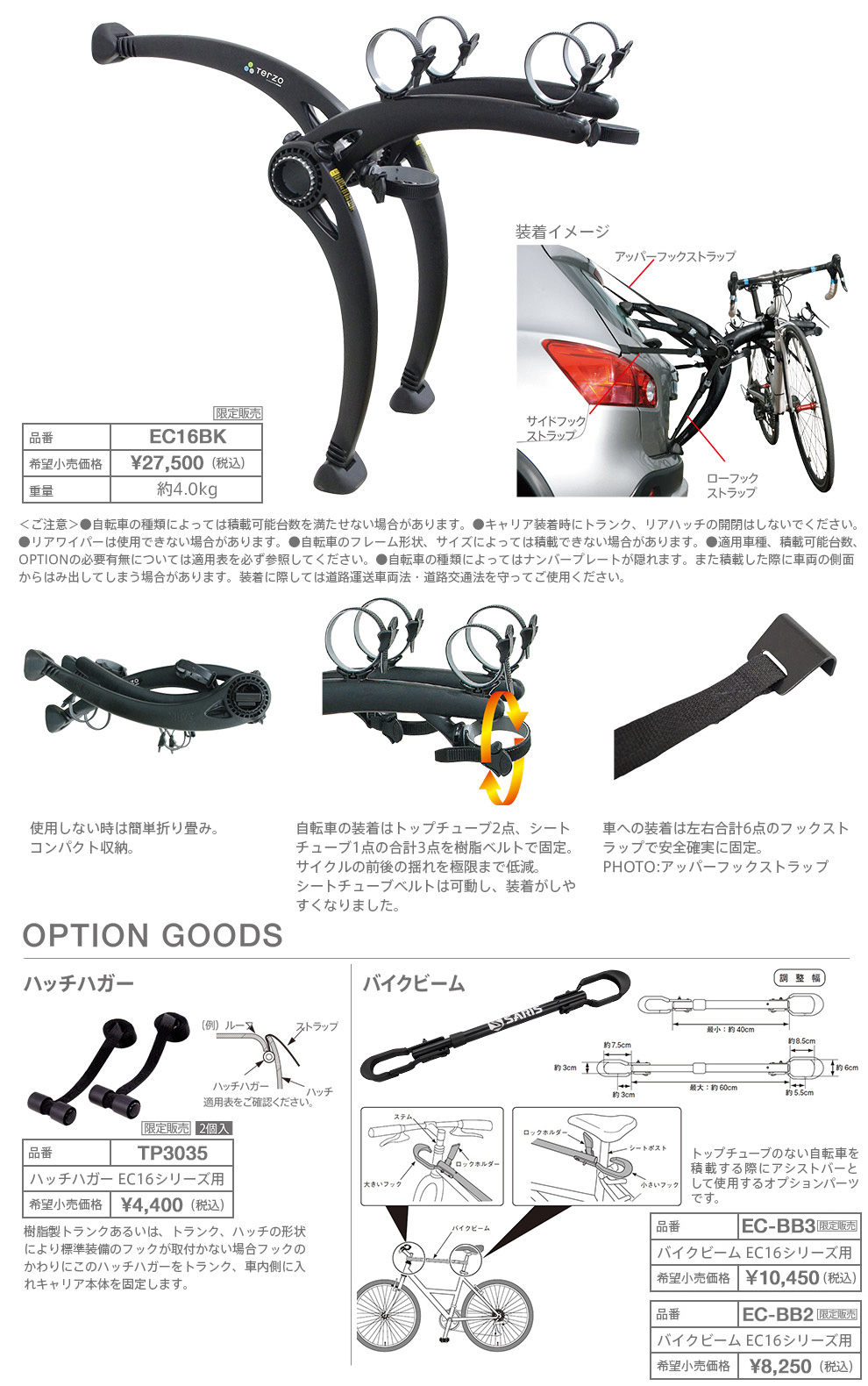

リアサイクルキャリア［2台積み］

リアサイクルキャリア　2台積み

サイクル最大2台積載　セダン、ワゴン、ミニバン、ワンボックスなどに取り付け可能（※注）

バイク積載方法はトップチューブ2ヶ所＋シートチューブ1ヶ所の3点固定。揺れを極限まで低減。

■本体に付属の6本の強靭なベルトとフックで、確実に固定。
（フック形状が車両に合わない場合は別売のオプションパーツを使用して固定）

■強靭なガスインジェクション成形アームを採用。
脱着簡単。使わない時はコンパクトに収納。

【品番：EC16BK】

※注：適用車種、装着可能台数および装着に必要なオプションの有無はリアサイクルキャリア適用表をご確認ください。
1. ●自転車の積載と固定方法【ご注意】はこちら ≫
2. ●リアサイクルキャリア適用表の見方はこちら ≫

車室内キャリア

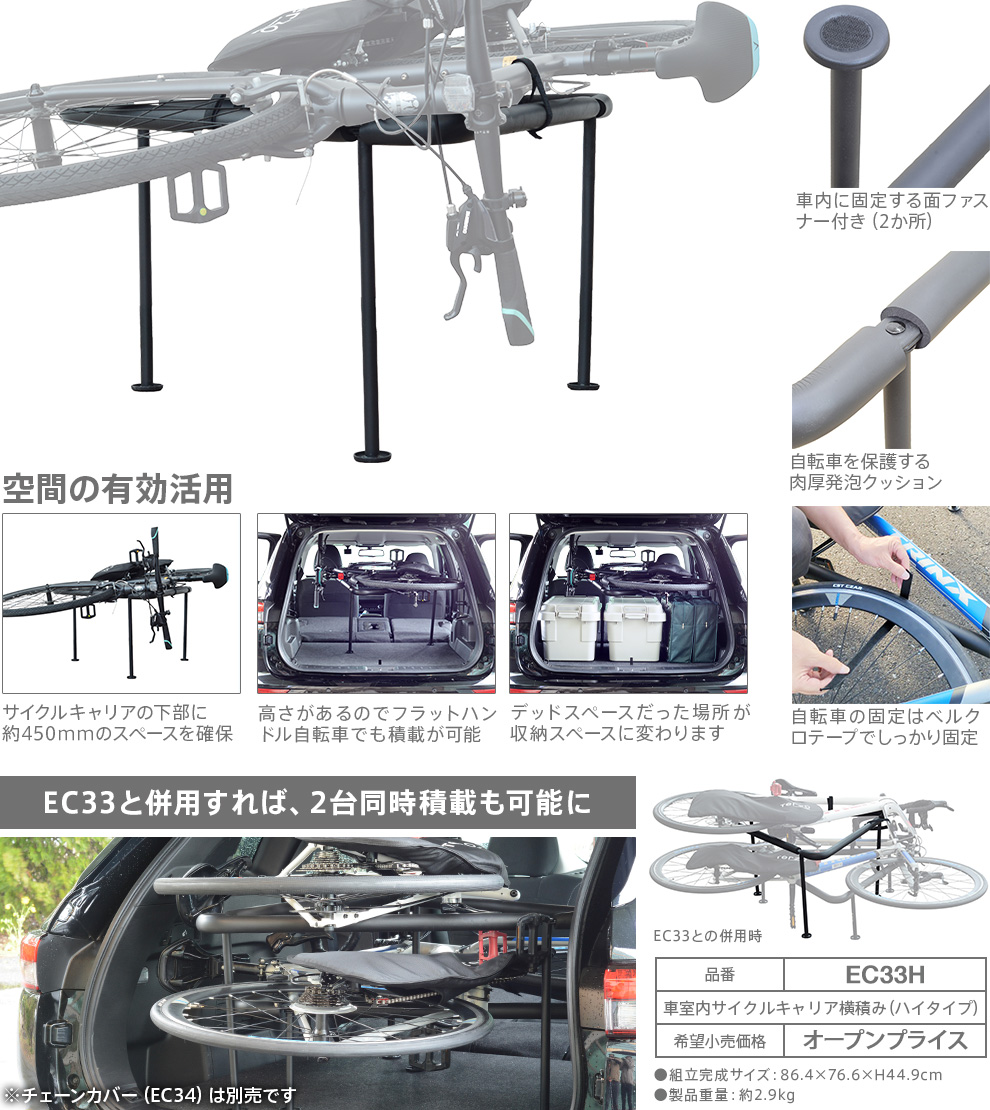

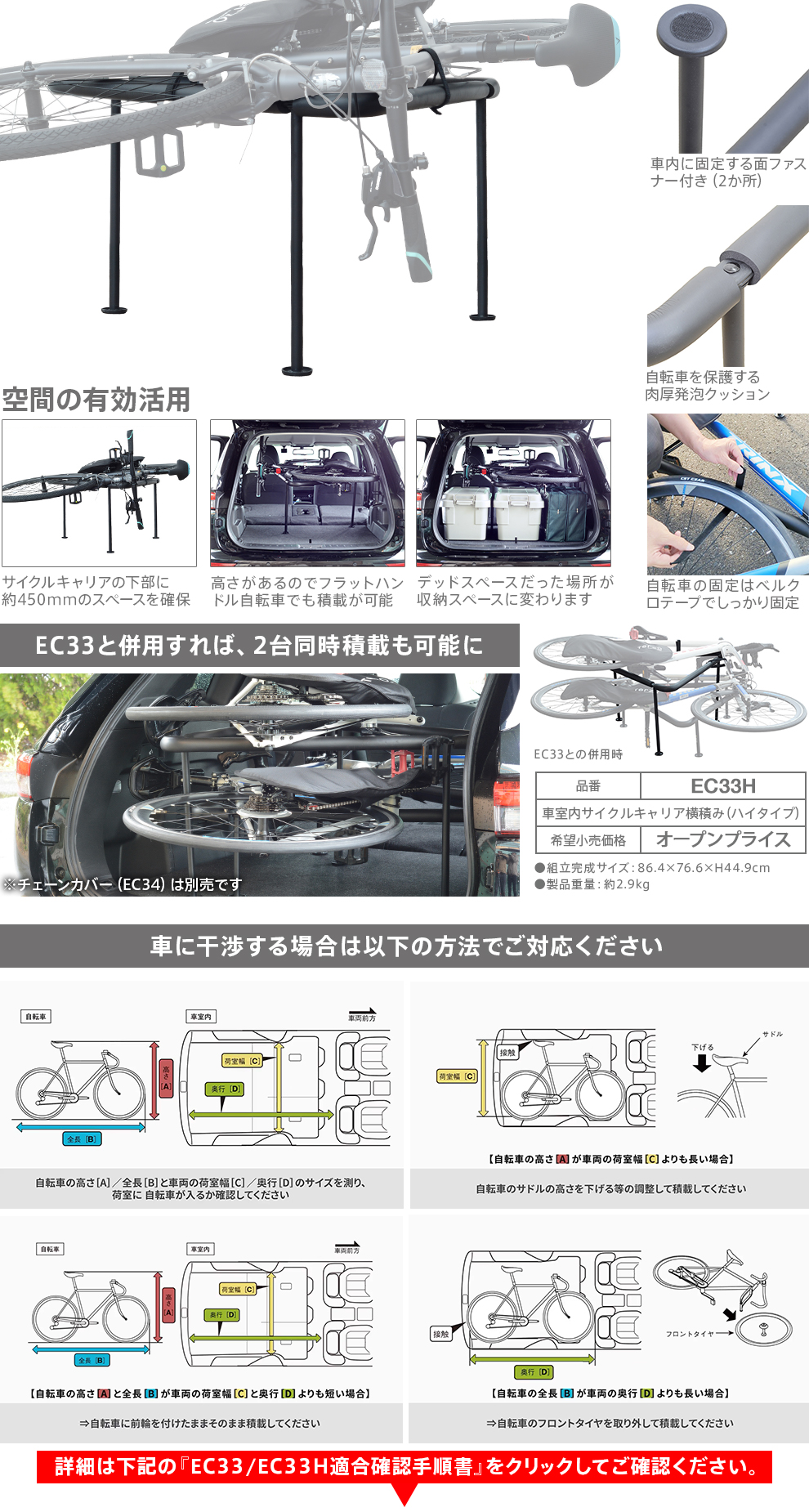

車内積載用横積みサイクルキャリアハイタイプ[イージーロック]

SIDEWAYS CABIN CYCLE
CARRIER-1 HIGH-TYPE【EZ LOCK】

『２台積載』と『高い収納性』で車内空間を革新する

※自転車のサイズ・形状によって異なります/車種により前輪を外す必要があります。

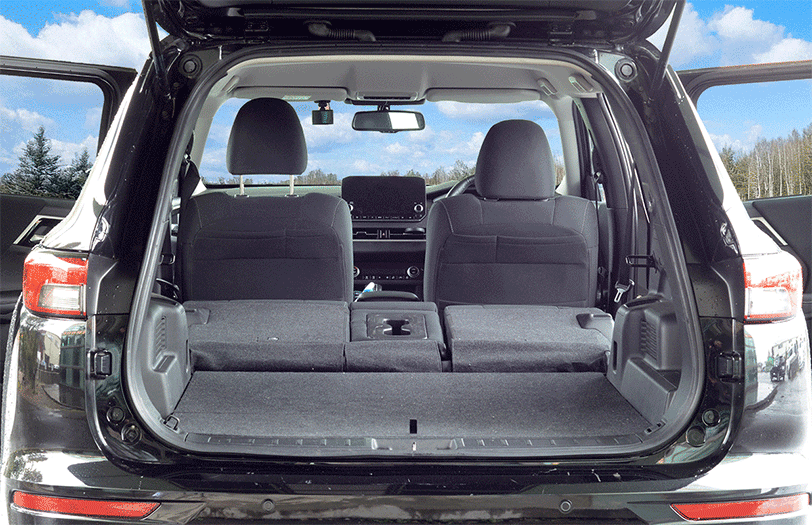

待望の「２台同時積載」への対応（EC33併用時）
フットの高さを上げたことで、EC33との併用で限られた車内空間でも2台の自転車の積載が可能に。
ペアでのライドや、予備機を含めた遠征・大会などに最適です。

空間の有効活用（単品使用時）

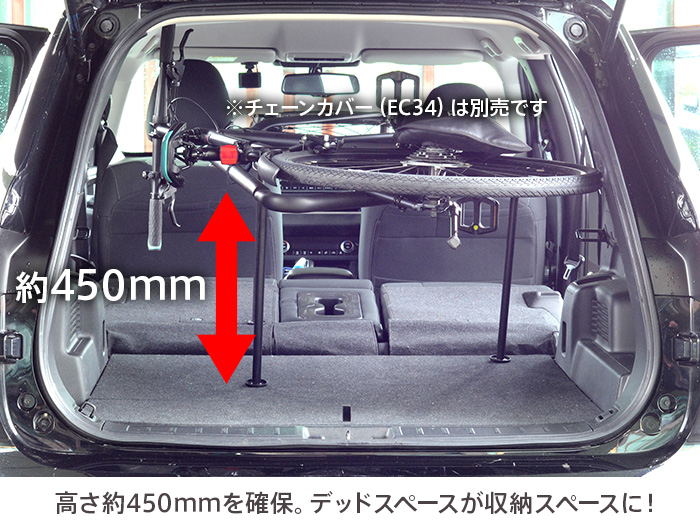

サイクルキャリアの下部に約450mmのスペースを確保。
これにより、これまでデッドスペースだった場所が「収納スペース」に変わります。
コンテナボックスや、ヘルメット・シューズ等の機材バッグをそのままバイクの下に収納可能。
高さがあるのでストレートバーの自転車でも積載が可能。

●手間を省く3STEP：誰でも直感的に、素早く設置が完了します。
●愛車を優しく保護：カーボンサドル等も傷つけず、そのまま積載可能です。

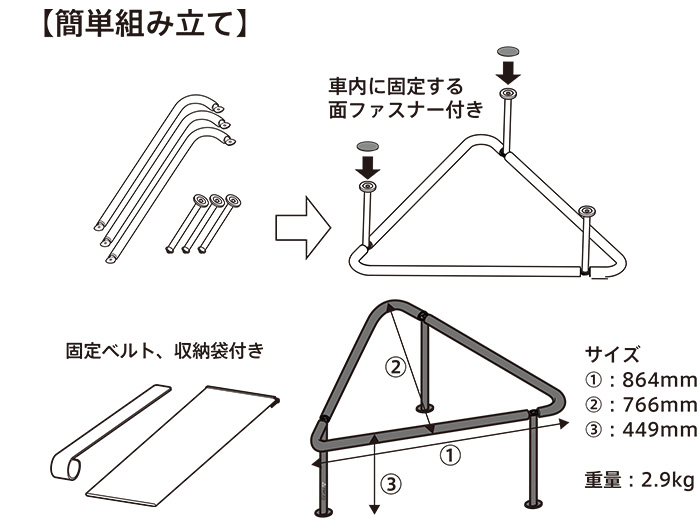

●接触を防ぐ余裕の設計：高さ449mmを確保し、ハンドルやペダルの干渉を防止。
●走行中もズレない：脚裏2か所の面ファスナーでしっかり固定。移動中も安心です。

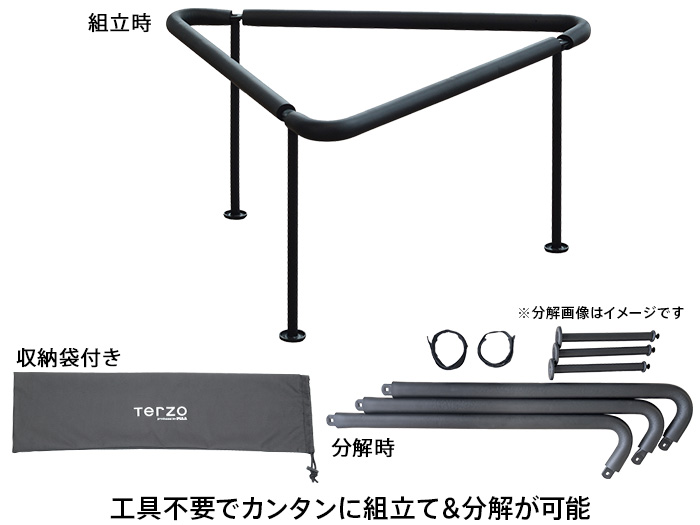

●コンパクト収納：使わない時は分解できる組み立て式で、場所を選びません。

品番：EC33H
品名：車内積載用横積みサイクルキャリアハイタイプ【EZ LOCK】
希望小売価格：オープン
組立完成サイズ：86.4×76.6×H44.9cm
重量：約2.9kg
材質：スチール（フレーム）＋発泡ゴム（クッション）

■オプション
チェーンカバーはこちら ≫
EC33はこちら ≫

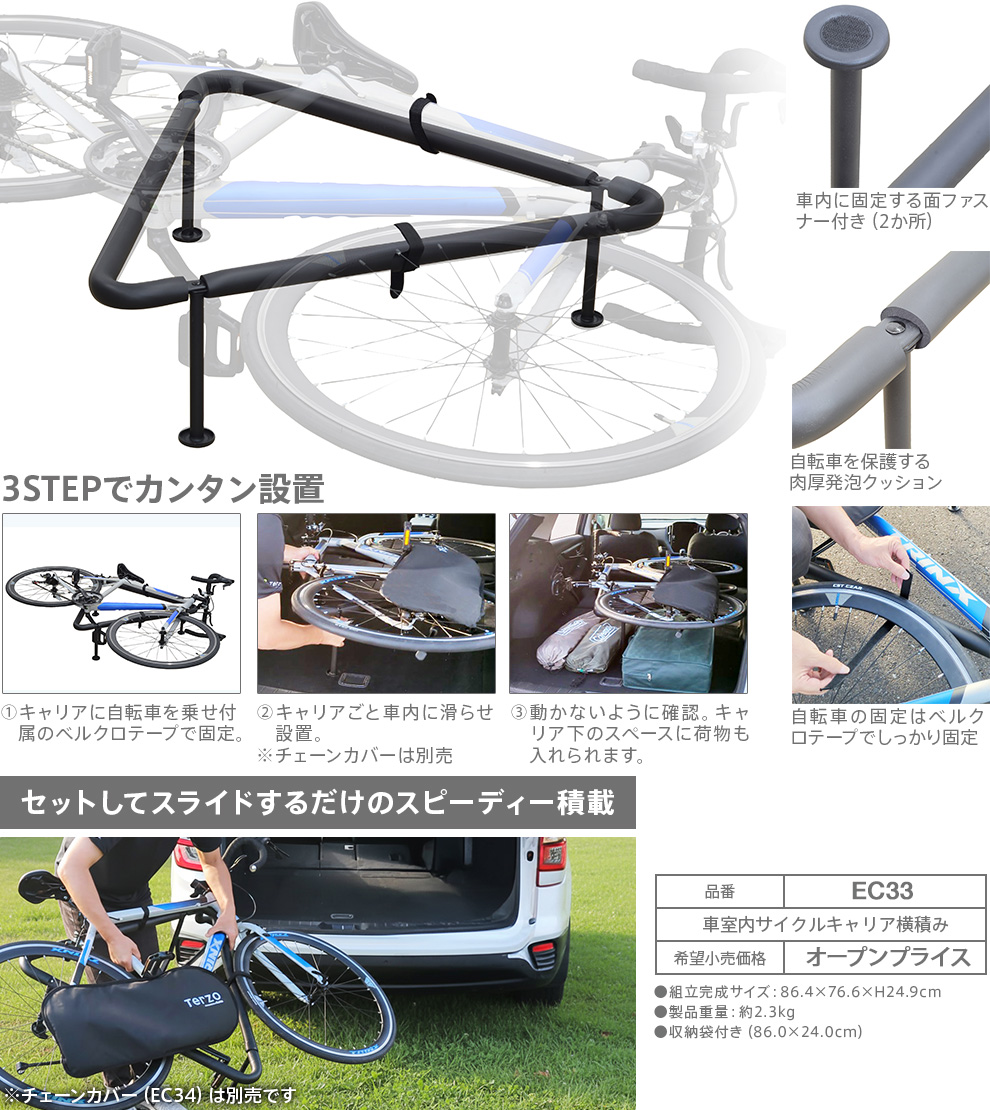

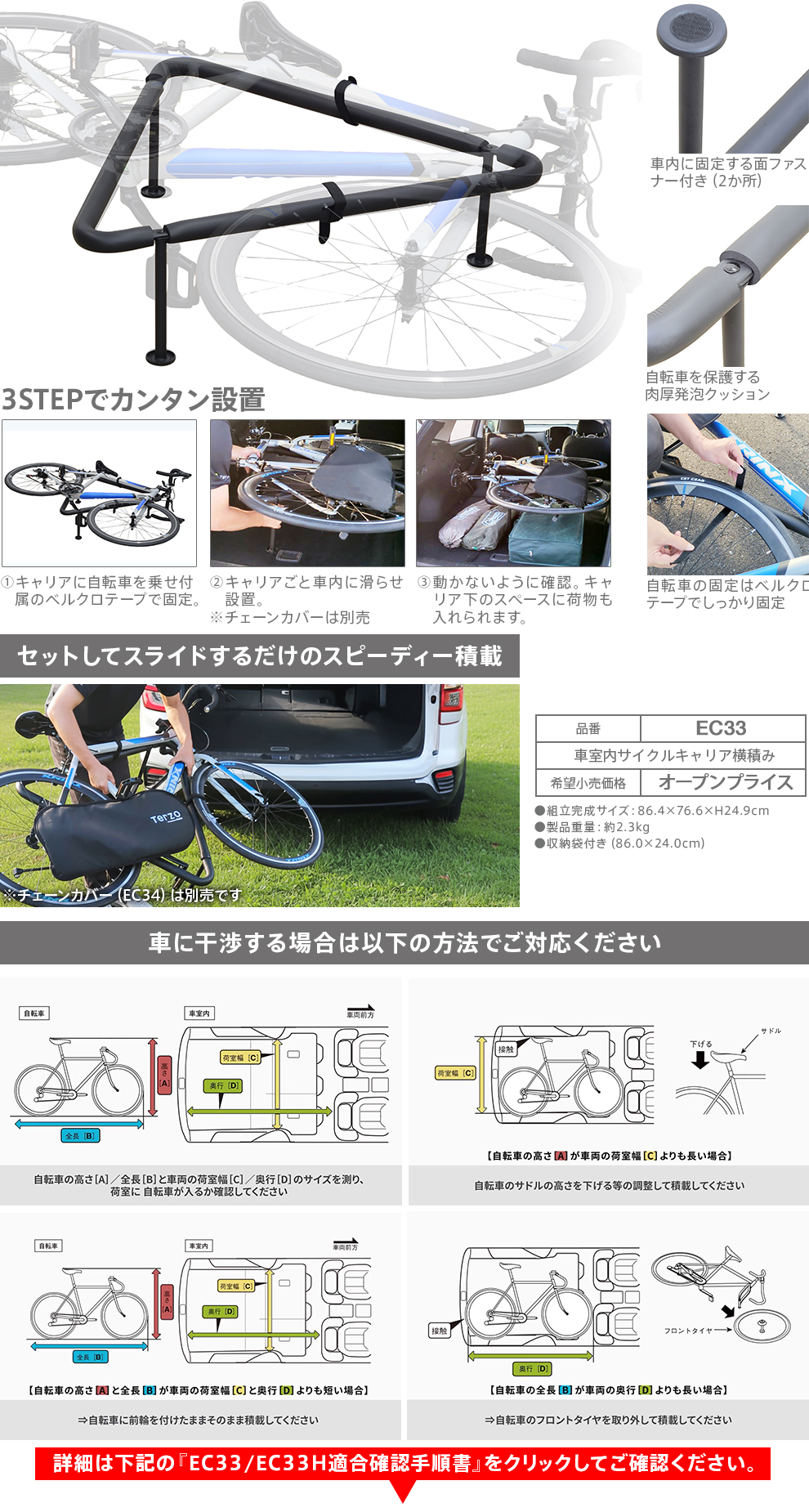

車内積載用横積みサイクルキャリア[イージーロック]

SIDEWAYS CABIN CYCLE
CARRIER-1【EZ LOCK】

セットしてスライドするだけのスピーディー積載。サドル、前輪もそのままでセッティング可能。

※自転車のサイズ・形状によって異なります/車種により前輪を外す必要があります。

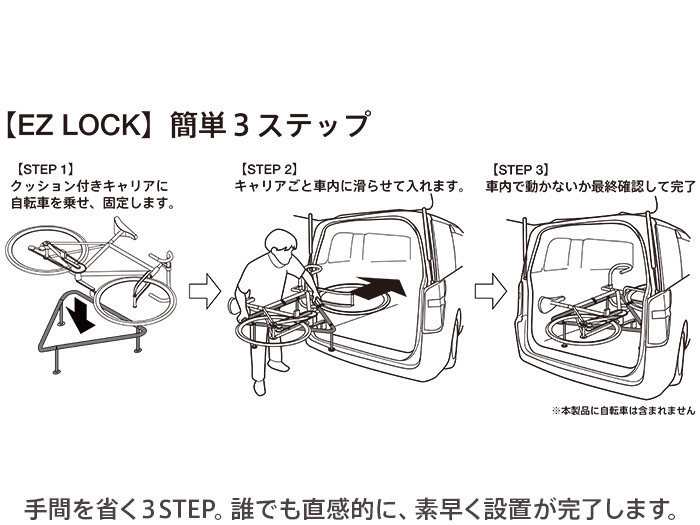

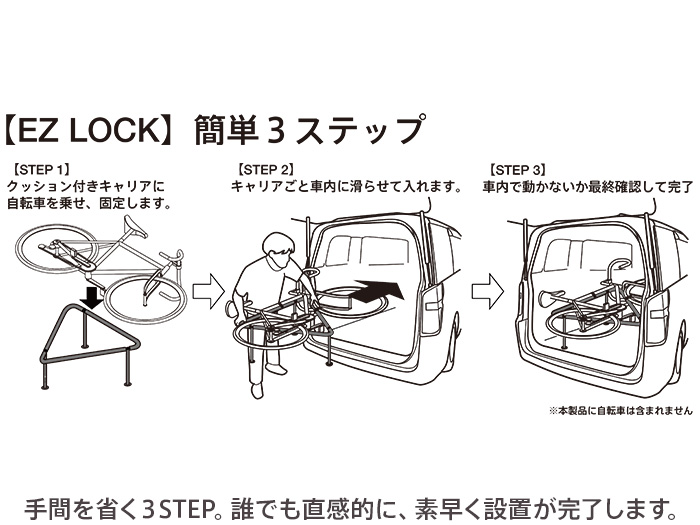

●手間を省く3STEP：誰でも直感的に、素早く設置が完了します。

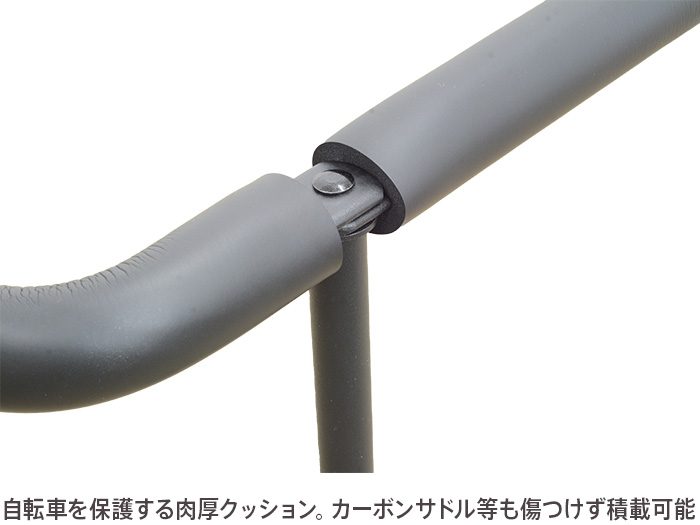

●愛車を優しく保護：カーボンサドル等も傷つけず、そのまま積載可能です。

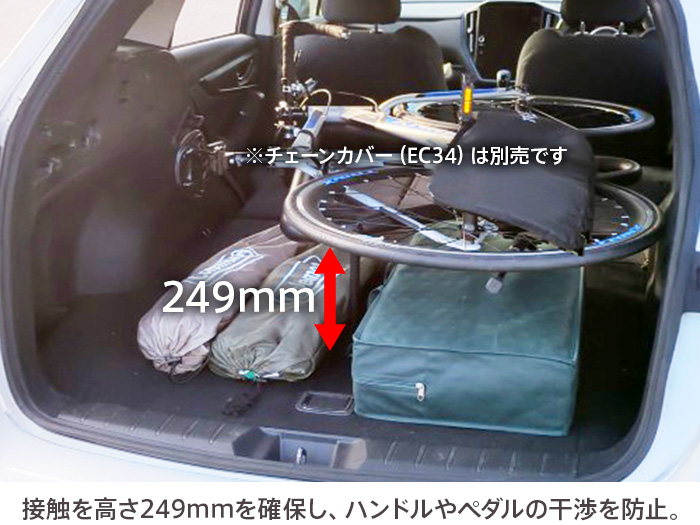

●接触を防ぐ余裕の設計：高さ249mmを確保し、ハンドルやペダルの干渉を防止。
●走行中もズレない：脚裏2か所の面ファスナーでしっかり固定。移動中も安心です。

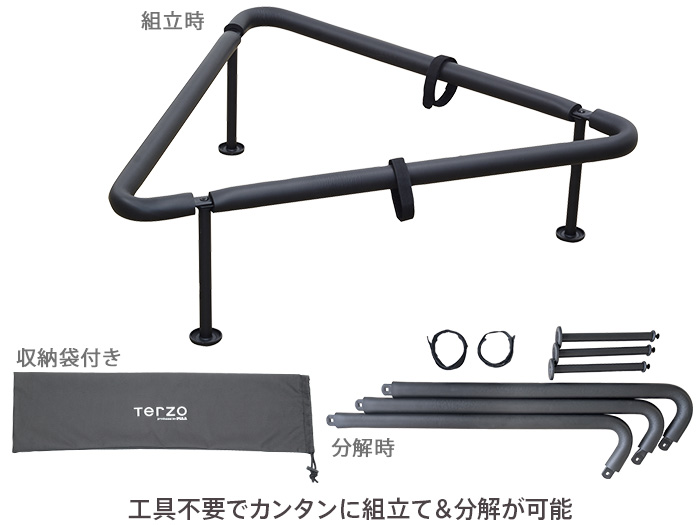

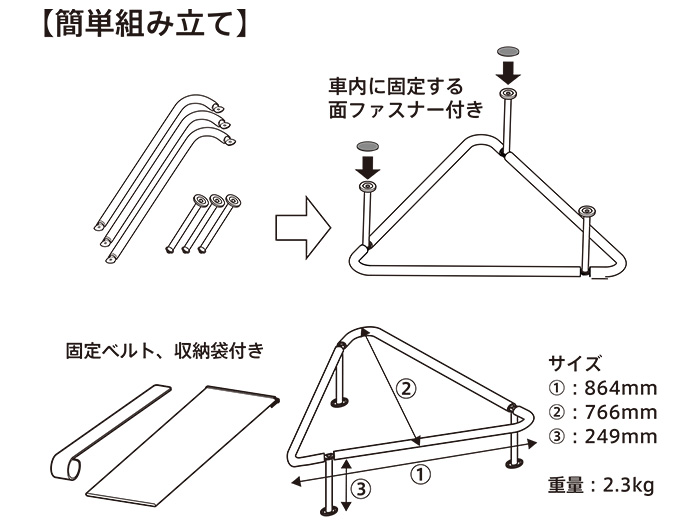

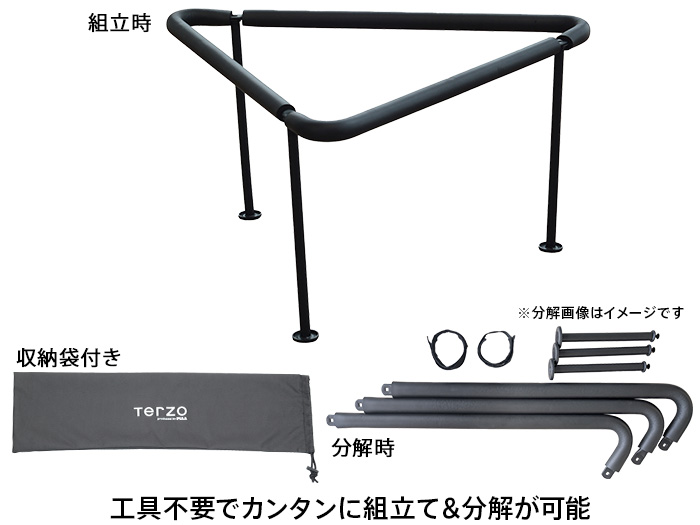

●コンパクト収納：使わない時は分解できる組み立て式で、場所を選びません。

品番：EC33
品名：車内積載用横積みサイクルキャリア【EZ LOCK】
希望小売価格：オープン
組立完成サイズ：86.4×76.6×H24.9cm
重量：約2.3kg
材質：スチール（フレーム）＋発泡ゴム（クッション）

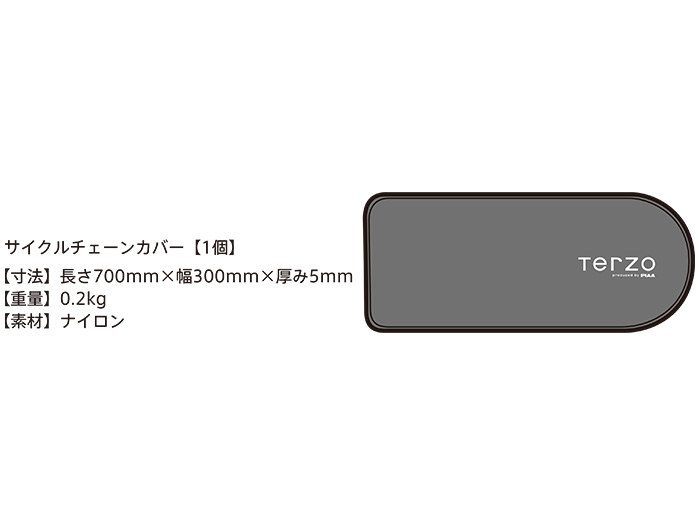

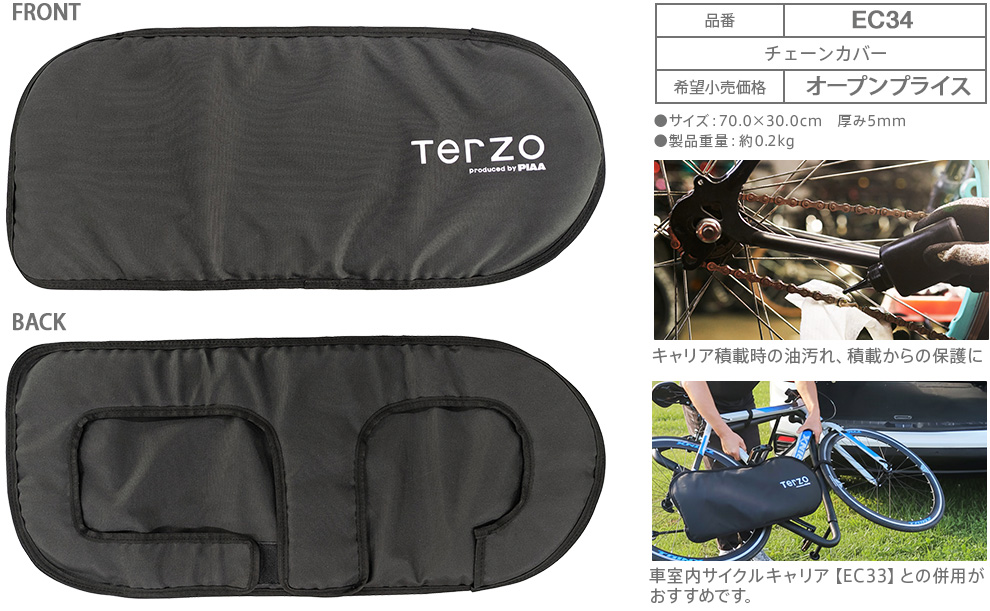

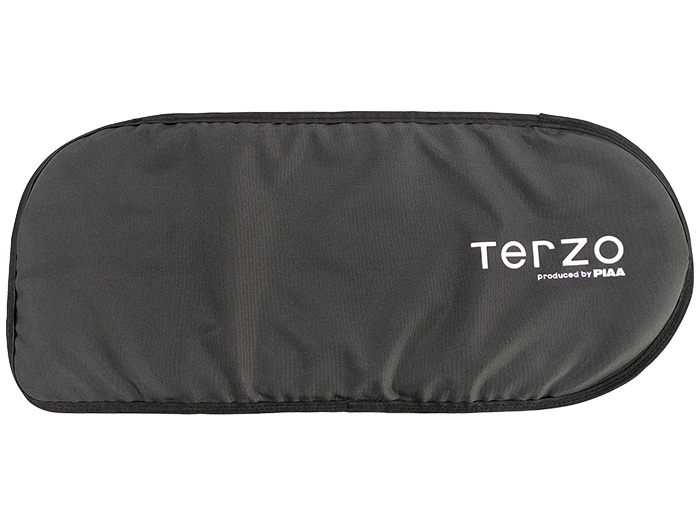

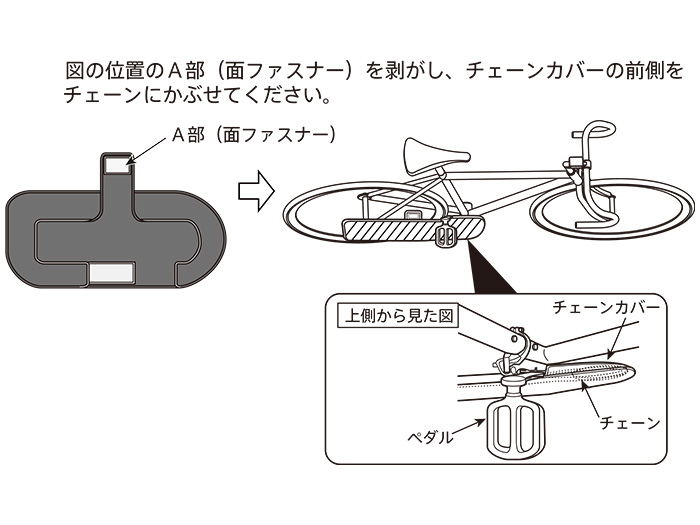

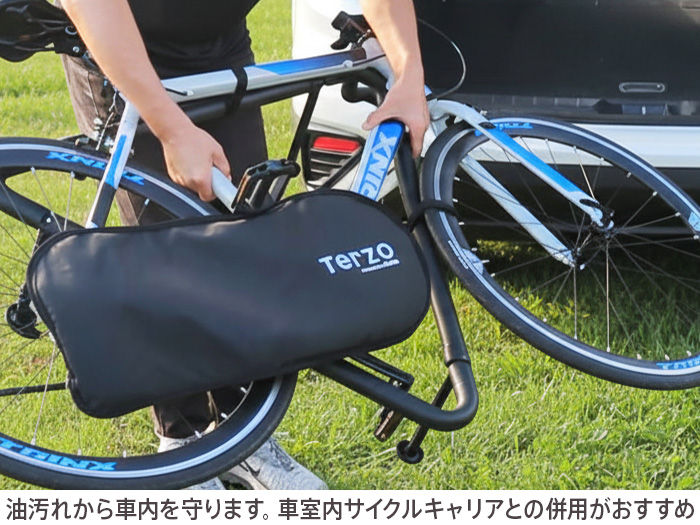

オプション：チェーンカバーはこちら ≫

【EZ LOCK】（イージーロック）とは
簡単（イージー）装着、確実なロックとすぐれた固定力を実現
1. ★取付前準備（車とのサイズ計測）★

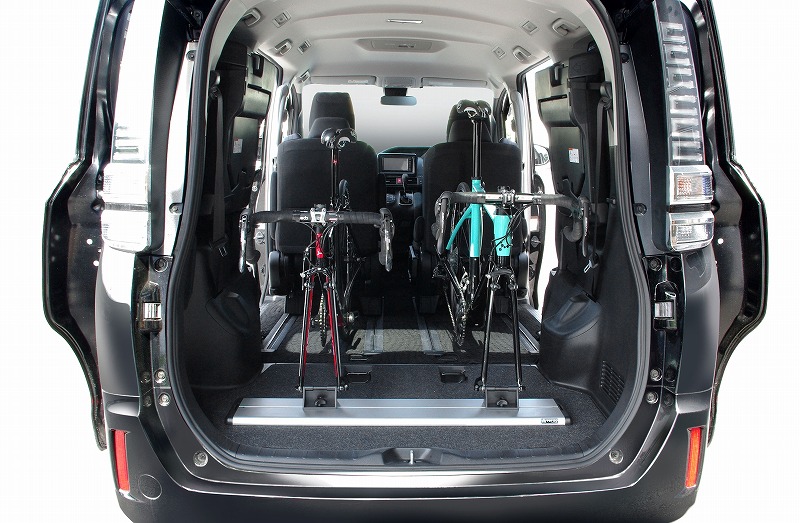

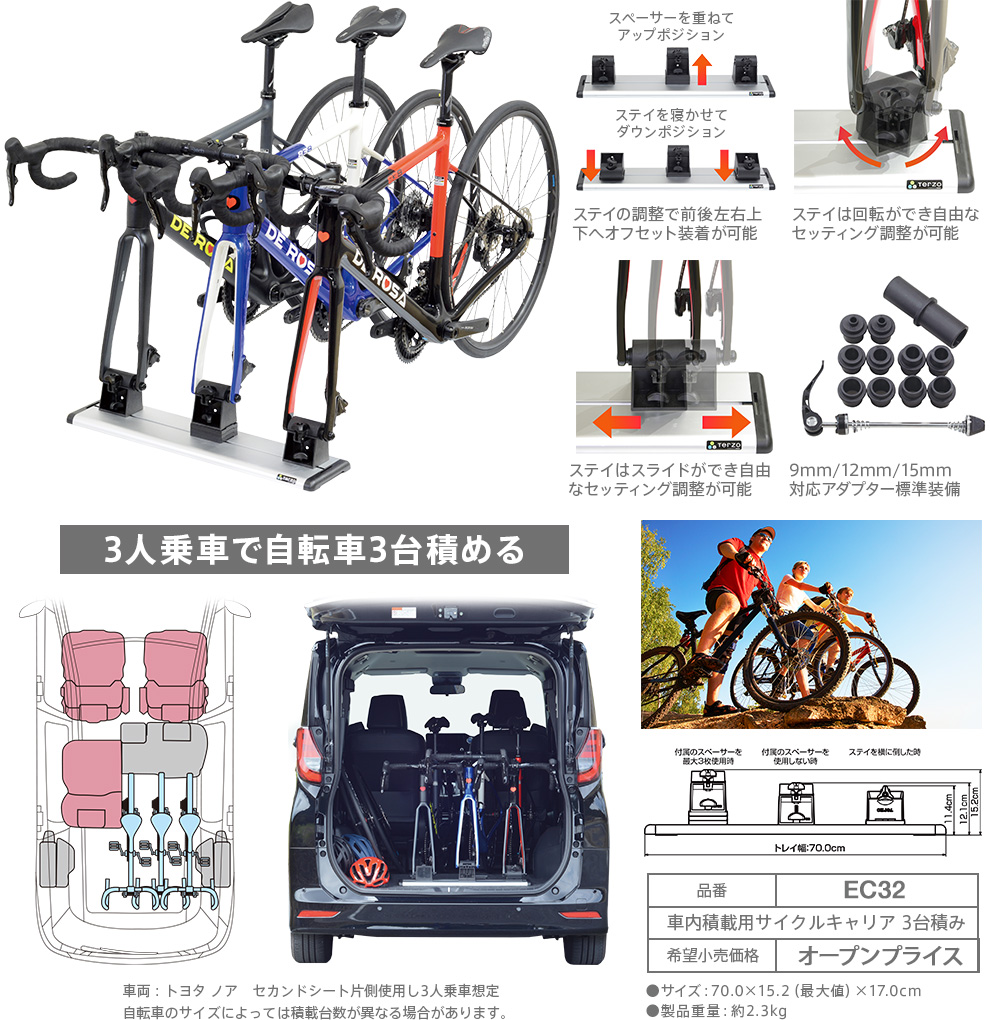

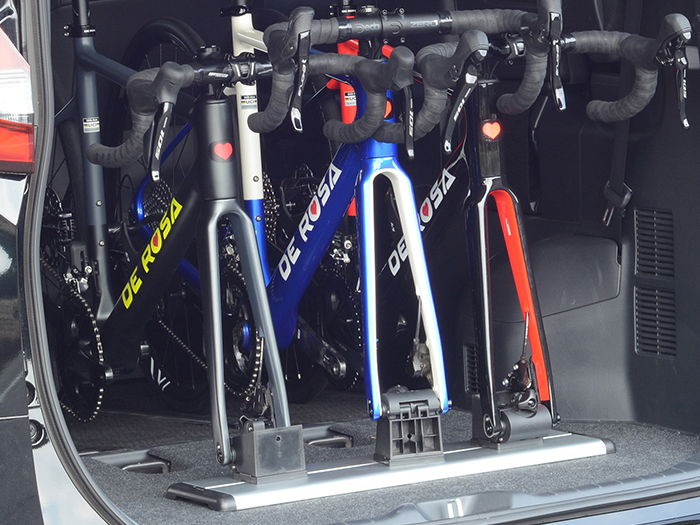

車内積載用サイクルキャリア3台積み[イージーロック]

CABIN CYCLE
CARRIER-3【EZ LOCK】

トレイ幅70cmの省スペースで自転車3台を干渉させず効率的に装着

※自転車のサイズ・形状によって異なります

●簡単装着と確実なロックを可能にし、あらゆる自転車サイズに対応

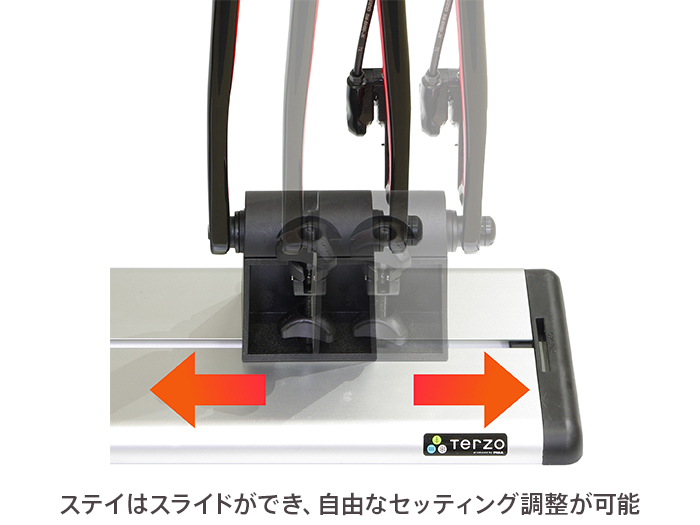

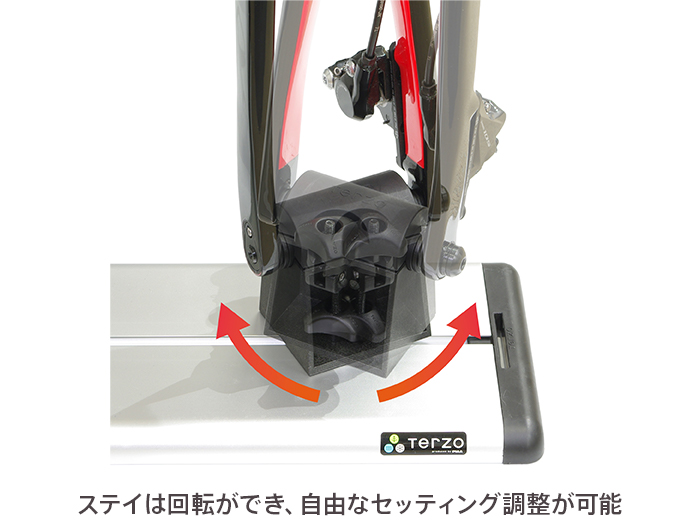

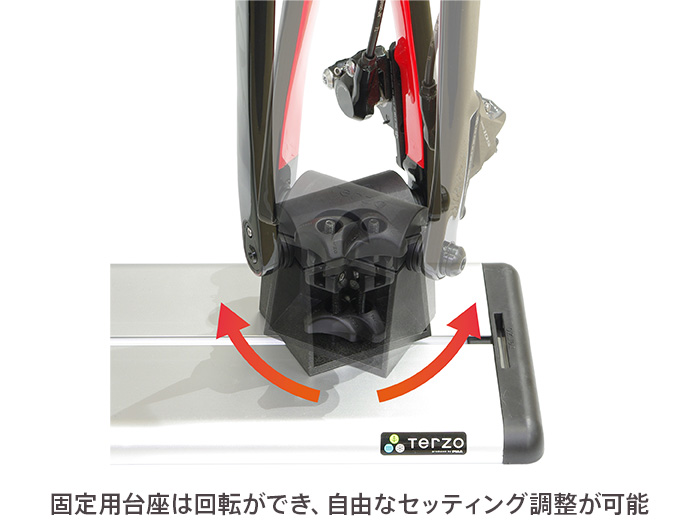

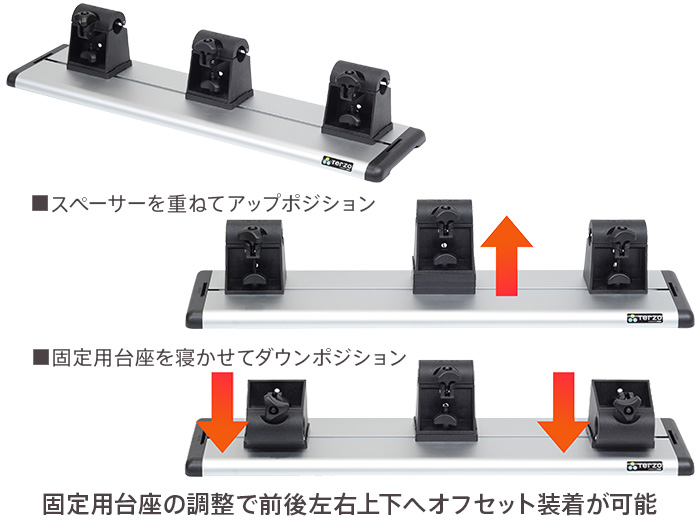

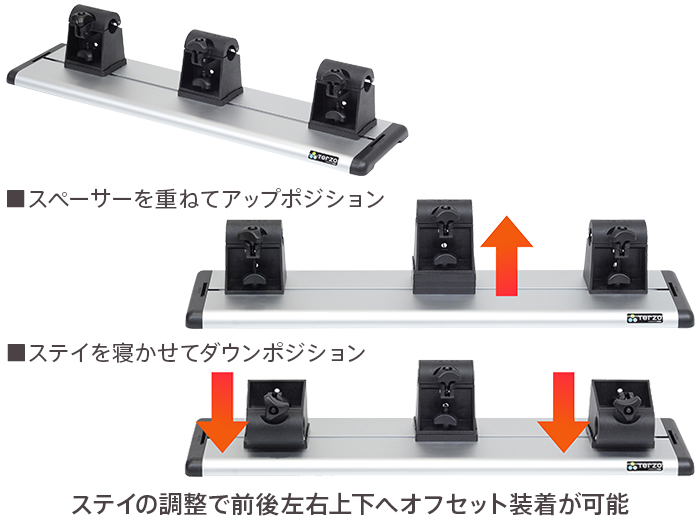

●固定用台座部分の調整で前後、左右、上下へオフセットできるフレキシブルセッティング
●あらゆるフォークサイズ9mm、12mm、15mm対応のマルチセットアップ
●大型ディスクブレーキにも対応/ノブを回すだけの簡単着脱
●Terzoオリジナルのベースシャフト採用で積載作業が簡単

品番：EC32
品名：車室内サイクルキャリア 3台積み
希望小売価格：オープン

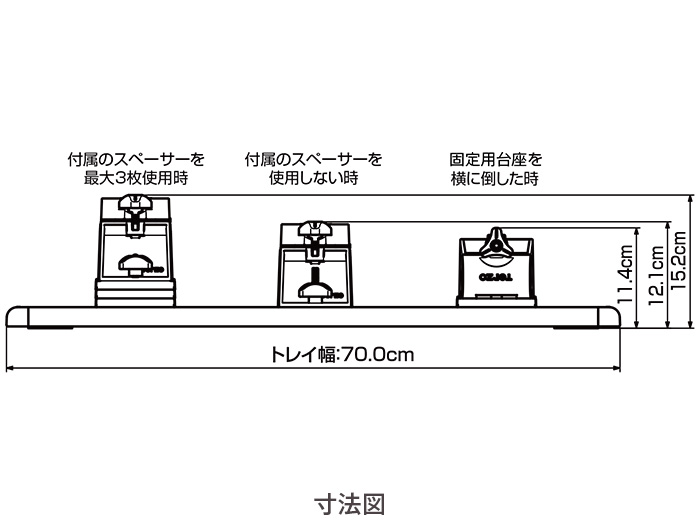

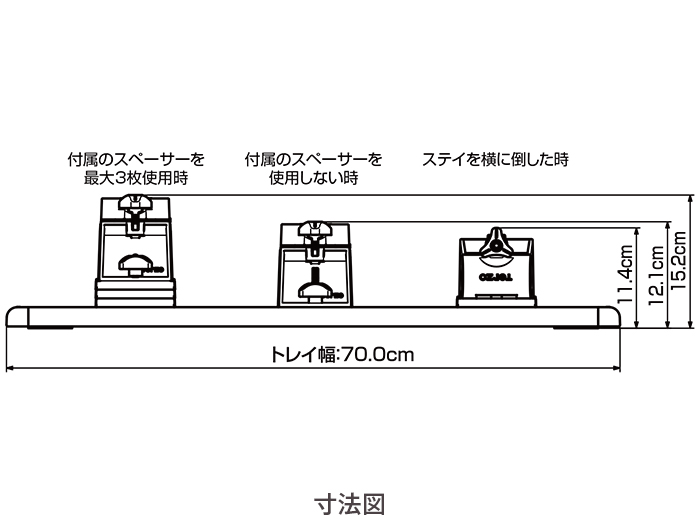

サイズ：70.0×15.2（最大）×17.0cm
重量：約2.3kg
ロック機構：【EZ LOCK】

【EZ LOCK】（イージーロック）とは
簡単（イージー）装着、確実なロックとすぐれた固定力を実現

※本製品は、車内に固定されている訳ではありません。Terzoベルト等で車両に固定する事を推奨致します。又安全の為、自転車もTerzoベルト等で車内に固定する事を推奨致します

車内積載用サイクルキャリア1台積み[イージーロック]

CABIN CYCLE
CARRIER-1【EZ LOCK】

スペース効率抜群（トレイ幅45cm）

9mm、12mm、15mm対応のマルチセットアップ
大型ディスクブレーキにも対応/ノブを回すだけの簡単着脱

品番：EC30
品名：車室内サイクルキャリア
希望小売価格：18,150円（税込）
サイズ：45.0 x 12.1 x 17.0cm
重量：約1.0kg
ロック機構：【EZ LOCK】

【EZ LOCK】（イージーロック）とは

簡単（イージー）装着、確実なロックとすぐれた固定力を実現

EC30の特長

【1】9mm、12mm、15mm対応（幅100～110mm）のマルチセットアップです。

【2】ノブを回すだけの簡単着脱、大型ディスクブレーキにも対応します。

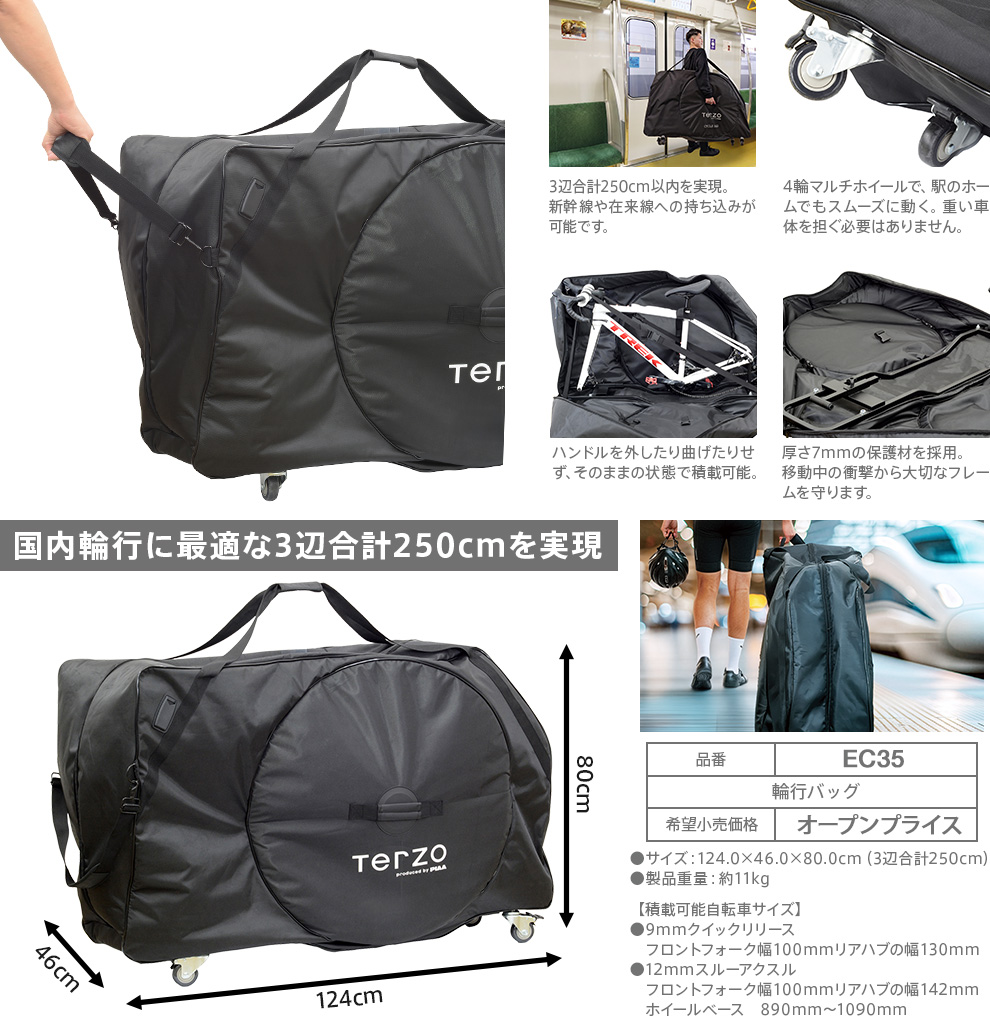

『スマートに運ぶ』4輪ホイール＆3辺合計250cmを実現

輪行バッグ

■ 公共交通機関への最適化
・JR規定クリア：3辺合計250cm以内を実現。新幹線や在来線への持ち込みが可能です。

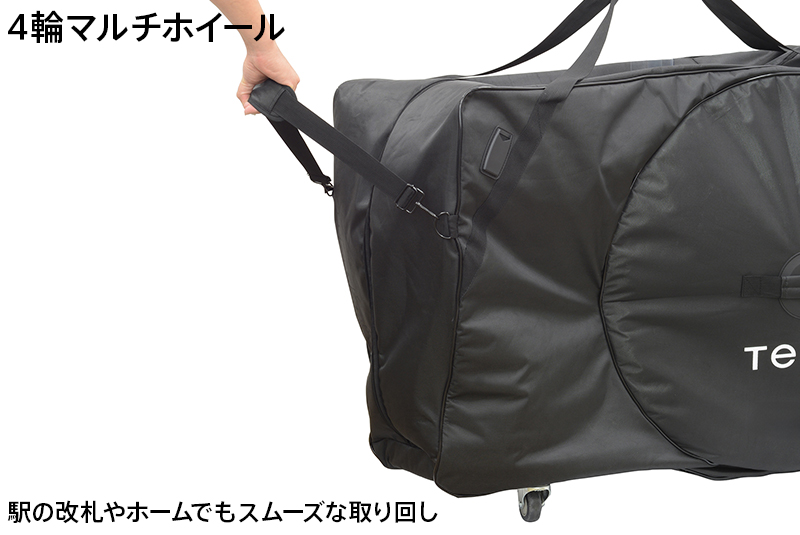

・4輪マルチホイール：駅の改札やホームでもスムーズな取り回し。重い車体を担ぐ必要はありません。
・ホイールストッパー：電車内での不意な転倒や動きを防ぐ安心の固定機能を搭載。

■ 驚きのパッキング性能

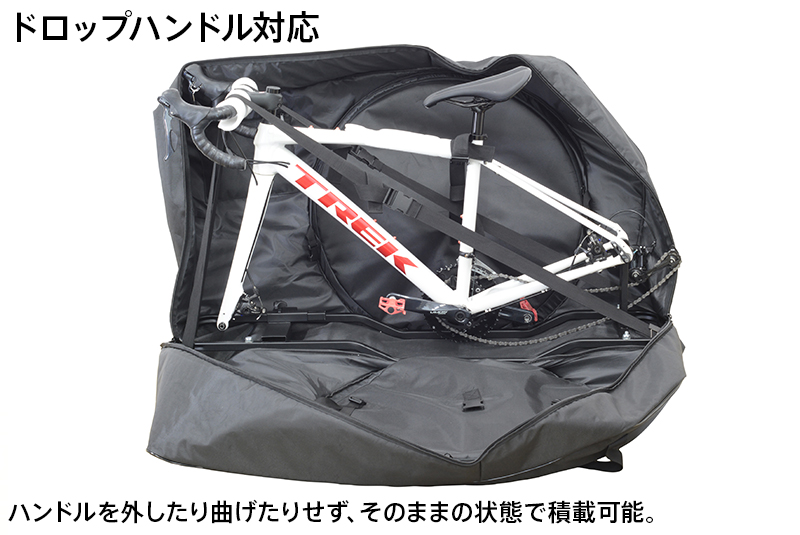

・ドロップハンドル対応：ハンドルを外したり曲げたりせず、そのままの状態で積載可能。セッティングの手間を大幅に短縮します。

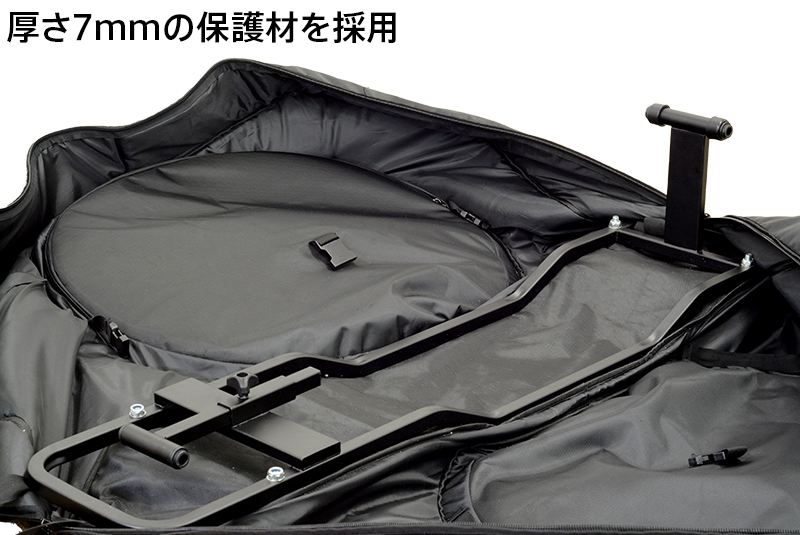

・保護性能：厚さ7mmの保護材を採用。移動中の衝撃から大切なフレームを守ります。
・マルチアクスル対応：9mm、12mm×100mmのフロントフォーク規格に対応

■ 使いやすさを細部まで

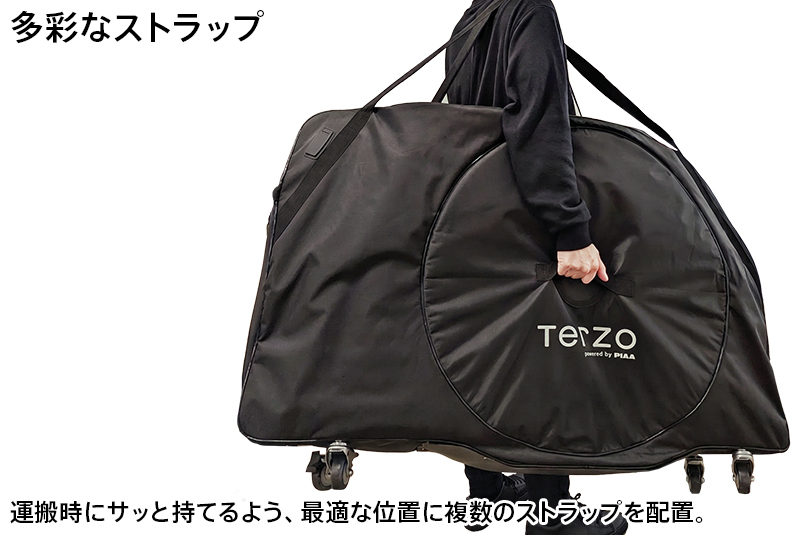

・多彩なストラップ：運搬時にサッと持てるよう、最適な位置に複数のストラップを配置。
・ダブル収納ポケット：ジッパー付きのポケットを２か所標準装備。工具や小物を入れてすっきり。
・配送対応：ラージ宅配便（有料）にも対応可能な耐久性とサイズ設計。

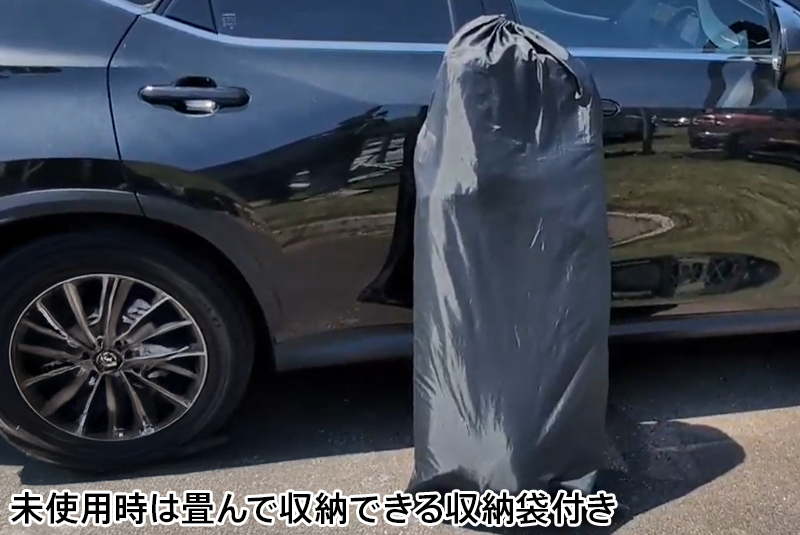

・未使用時は畳んで収納できる収納袋付き

■ 積載可能自転車サイズ
●フレームサイズ43～56cm
●9mmクイックリリース
フロントフォーク幅100mmリアハブの幅130mm
●12mmスルーアクスル
フロントフォーク幅100mmリアハブの幅142mm
ホイールベース　890mm～1090mm

品番：EC35
品名：輪行バッグ
希望小売価格：オープン
サイズ：1,240×460×800mm（三辺合計250cm）
重量：約11kg
素材：生地ポリエステル/フレームスチール
